CELLFLEX UCF114-50JA
- Производитель: RFS
- Модель: UCF114-50JA
- Наличие: Есть в наличии
-
$0.00
- Цена в бонусных баллах: 400
-
+
Меню

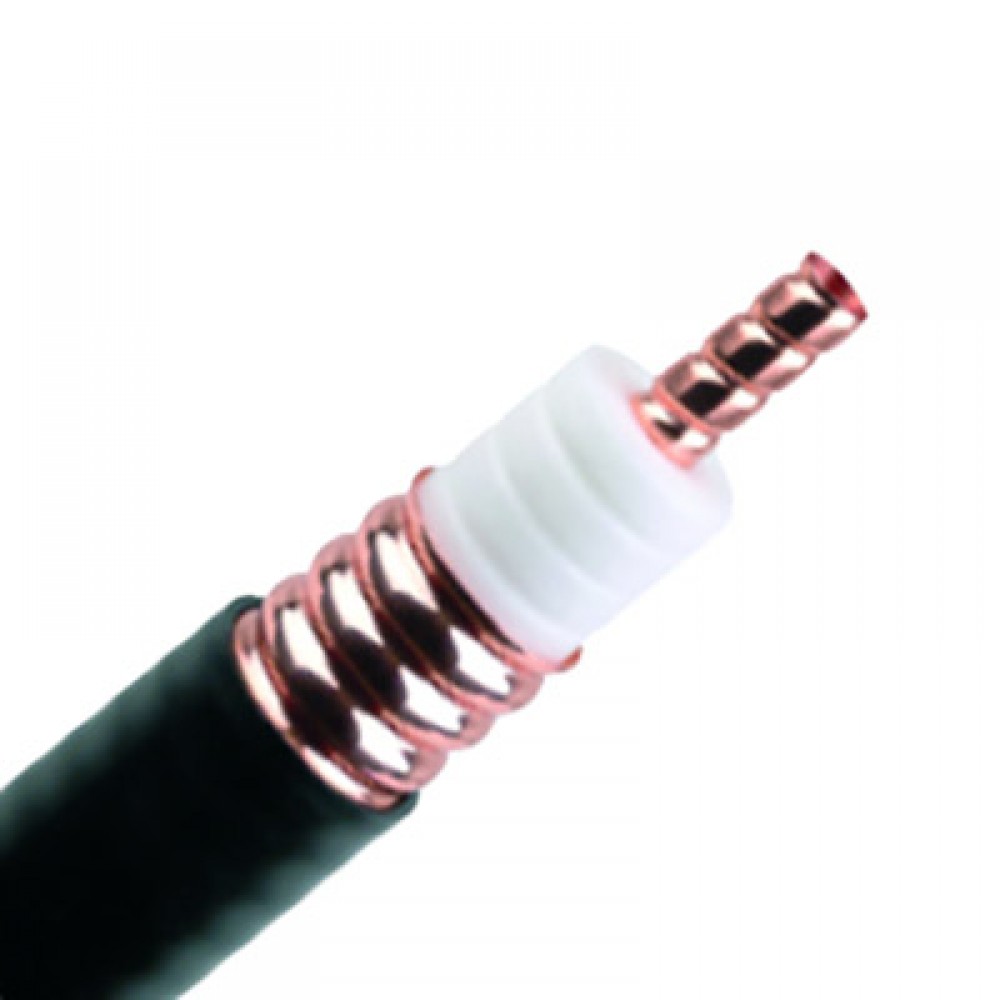

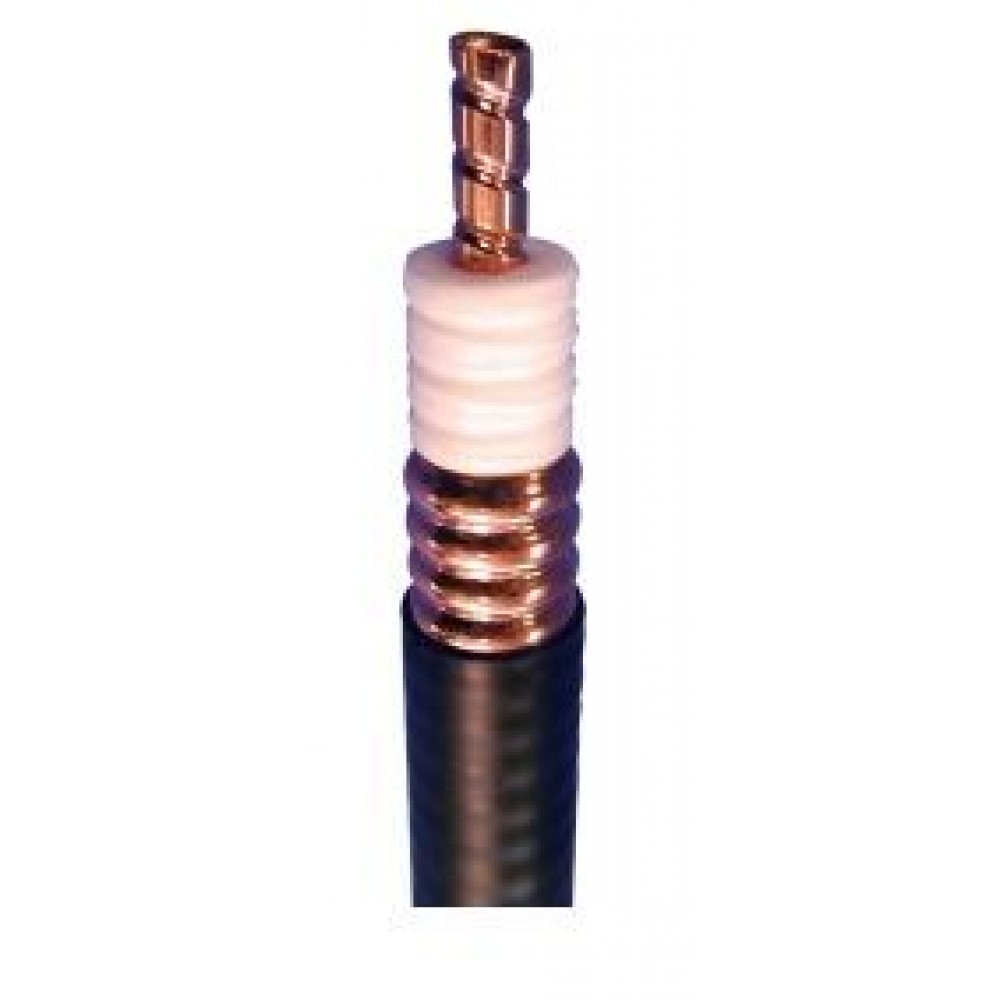

CELLFLEX UCF114-50JA – ультрагибкий коаксиальный кабель с малыми потерями. Используется как антенный фидер. Cовместим с разъемами в соответствии с характеристиками MIL и представляет из себя сочетание превосходной гибкости, высокой прочности и великолепных электротехнических показателей. Кабель состоит из центрального медного проводника в виде трубки, диэлектрика из вспененного полиэтилена (обеспечивающего малые потери), и гофрированного внешнего проводника из меди.
Результатом такой конструкции являются малые потери, высокий коэффициент передаваемой мощности и великолепный эффект экранирования. Внешний гофрированный проводник предотвращает случайное отсоединение разъема, а также обеспечивает большую гибкость, облегчающую установку и протяжку кабеля в стесненных условиях.
Применяется в электронных системах связи: микроволновых, стационарных, мобильных, высокочастотных, беспроводных, теле- и радиовещании.
Основные коэффициенты затухания и средняя мощность
| Рабочая частота, МГц |
Коэффициент затухания, дБ/100 м |
Средняя мощность, кВт |
| 150 | 1.09 | 10.2 |
| 450 | 2.28 | 4.85 |
| 600 | 2.28 | 4.85 |
| 800 | 2.67 | 4.14 |
| 900 | 2.85 | 3.87 |
| 1800 | 4.23 | 2.61 |
| 2200 | 4.75 | 2.33 |
| 2300 | 4.88 | 2.27 |
| 3300 | 6.04 | 1.83 |
Кабель может быть выполнен с наилучшими показателями коэффициента стоячей волны (VSWR) для различных диапазонов:
| Модель | Диапазон частот, МГц | [дБ, (VSWR)] |
| UCF114-50JA-A0 |
Стандарт | 18 (1.288 : 1) |
| UCF114-50JA-A1 |
410 - 470 | 23 (1.153 : 1) |
| UCF114-50JA-A2 |
806 - 960 | 24 (1.135 : 1) |
| UCF114-50JA-A3 |
1425 - 1535 | 24 (1.135 : 1) |
| UCF114-50JA-A4 |
1700 - 1880 | 24 (1.135 : 1) |
| UCF114-50JA-A5 |
1710 - 2155 | 28 (1.083 : 1) |
| UCF114-50JA-A6 |
1900 - 2200 | 24 (1.135 : 1) |
| UCF114-50JA-A7824 |
960 и 1850 - 1990 | 24 (1.135 : 1) |
| UCF114-50JA-A8890 |
960 и 1710 - 2200 | 23 (1.153 : 1) |
Оболочка кабеля может быть выполнена в негорючем исполнении (имеет суффикс JFN).
Полная спецификация: UCF114-50JA-A0
Сопутствующие товары:
ВЧ разъемы для фидера 1-1/4"
Комплект заземления для фидера 1-1/4"
Кабельные крепления для фидера 1-1/4"
Инструмент для разделки кабеля 1-1/4"
