• CELLFLEX LCF214-50JA

CELLFLEX LCF214-50JA

  • Производитель: RFS
  • Модель: LCF214-50JA
  • Наличие: Pre-Order
  • $0.00


- +



*РАСЧЁТ СТОИМОСТИ ПРИ ЗАКАЗЕ

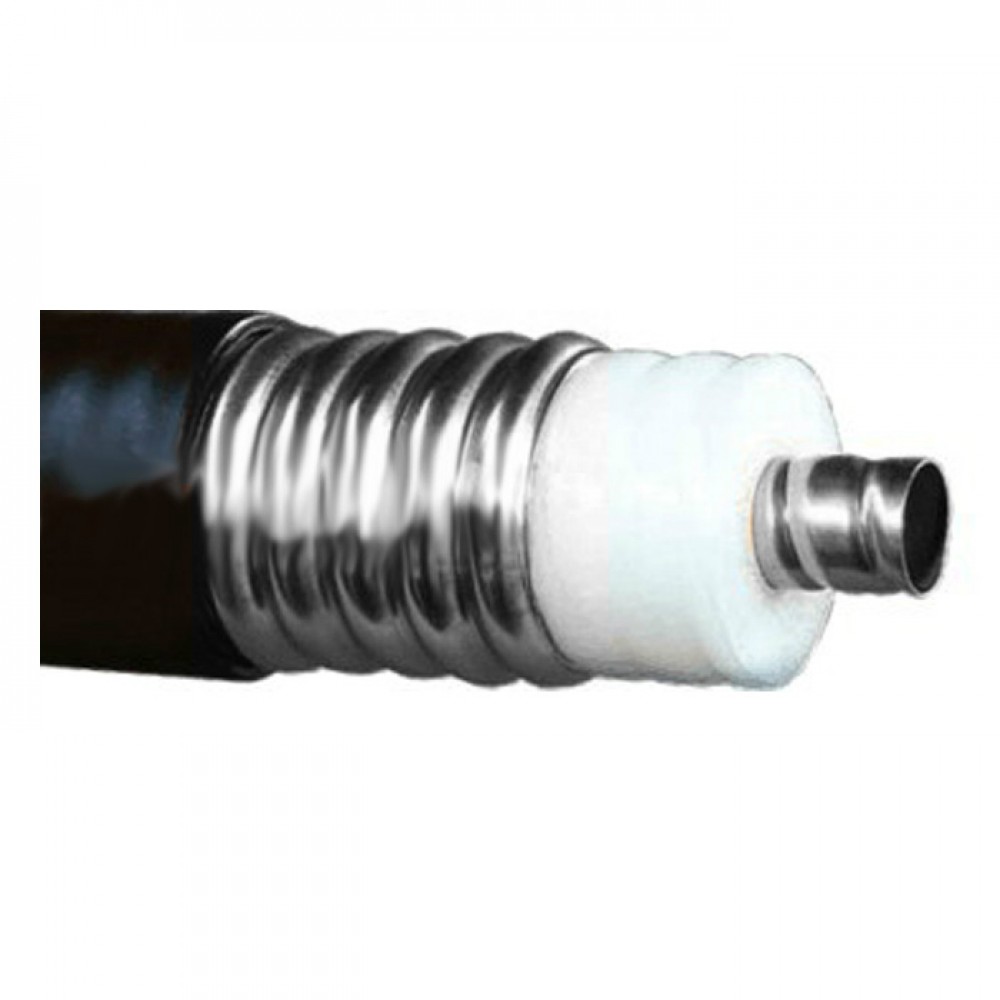

    CELLFLEX LCF214-50JA – коаксиальный кабель с малыми потерями. Используется как антенный фидер. Cовместим с разъемами в соответствии с характеристиками MIL и представляет из себя сочетание замечательной гибкости, высокой прочности и великолепных электротехнических показателей. Кабель состоит из центрального медного проводника в виде трубки, диэлектрика из вспененного полиэтилена, обеспечивающего малые потери и гофрированного внешнего проводника из меди.

Результатом такой конструкции являются малые потери, высокий коэффициент передаваемой мощности и великолепный эффект экранирования. Внешний гофрированный проводник предотвращает случайное отсоединение разъема, а также обеспечивает большую гибкость, облегчающую установку и протяжку кабеля в стесненных условиях.

Применяется в электронных системах связи: микроволновых, стационарных, мобильных, высокочастотных, беспроводных, теле- и радиовещании.

Основные коэффициенты затухания и средняя мощность
Рабочая частота, МГц
Коэффициент затухания, дБ/100 м
Средняя мощность, кВт
150 0.706 16.8
450 1.31 9.04
600 1.55 7.64
800 1.84 6.43
900 1.98 5.98
1800 3.05 3.55
1900 3.56 3.88
2000 3.26 3.63
2200 3.47

3.41

Граничная частота  2.2 ГГц.

Кабель может быть выполнен с наилучшими показателями коэффициента стоячей волны (VSWR) для различных диапазонов:


Модель Диапазон частот, МГц [дБ, (VSWR)]
LCF214-50JA
Стандарт 18 (1.288 : 1)
LCF214-50JA-P1
410 - 470  23 (1.152 : 1)
LCF214-50JA-P2
806 - 960 24 (1.135 : 1)
LCF214-50JA-P3
1425 - 1535 24 (1.135 : 1)
LCF214-50JA-P4
1700 - 1880

24 (1.135 : 1)

LCF214-50JA-P5
1710 - 2155 28 (1.083 : 1)
LCF214-50JA-P6
1900 - 2200 24 (1.135 : 1)
LCF214-50JA-P7824
960 и 1850 - 1990 24 (1.135 : 1)
LCF214-50JA-P8890
960 и 1710 - 2200

23 (1.152 : 1)

Оболочка кабеля может быть выполнена в негорючем исполнении (имеет суффикс JFN).
Полная спецификация: LCF214-50JA
