КПП-ВП (100) 2*2*0,50) (UTP - cat.5)

Применение

PBX, V.11, X.21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Мбит/с, 100VG-AnyLAN, Fast Ethernet (100BASE-TX), Token Ring 16 Мбит/с, Firewire 100 Мбит/с

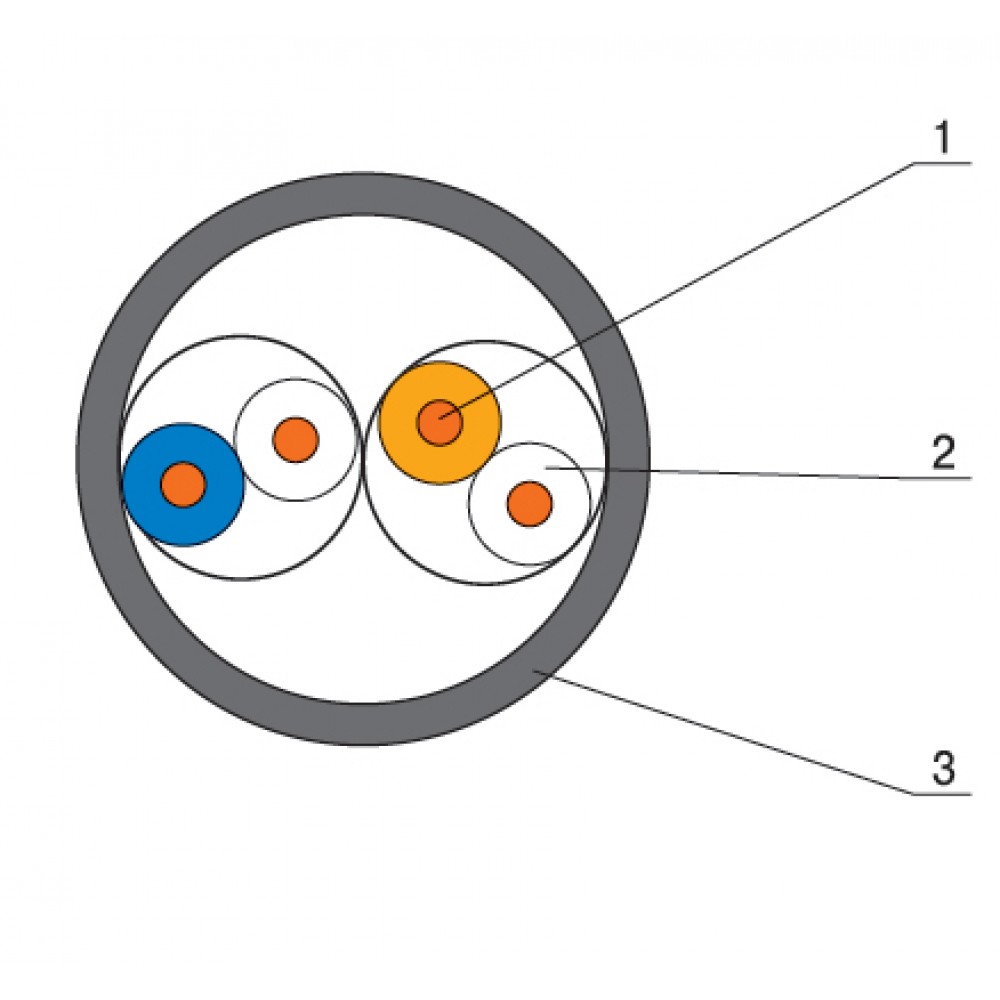

Конструкция

Токопроводящая жила: медная мягкая проволока.

Диаметр: 0,50 мм (24 AWG)

Изоляция: полиэтилен.

Диаметр проводника: 0,88 мм.

Пара: 2 скрученных вместе проводника.

Сердечник: 2 пары скрученные вместе

Внешняя оболочка: светостабилизированный полиэтилен.

Цвет оболочки: черный.

Максимальный диаметр кабеля: 5,8 мм.

Условия прокладки и эксплуатации

Для наружной прокладки в телефонной канализации, в коллекторах, шахтах, по стенам зданий. Эксплуатируется при частотах до 100 МГц.

Механические характеристики

Температурный диапазон:

Во время монтажа -15 °C ... +60 °C

После монтажа -50 °C ... +60 °C

Радиус изгиба:

Во время монтажа 10 x диаметров кабеля

После монтажа 4 x диаметров кабеля

Электрические характеристики при 20°C

Растягивающие усилие до 85 Н

Сопротивление постоянному току до 96 Ом/км

Сопротивление изоляции до 5 ГОм/км

Рабочая емкость до 56 пФ/м

Скорость распространения сигнала до 0,68 с

Задержка распространения сигнала 534+36/кв. кор. f нс/100 м

Смещение задержки на частоте: 100 МГц 45 нс/100 м

Волновое сопротивление в диапазоне частот: 1-100 МГц 100±7 Ом

Испытательное напряжение между жилами, (пост. ток, 2 с) 2,5 кВ

Рабочее напряжение (пост. ток) 72 В
